■ 注意事項
本商品にはUSB3.0 Type-A及びType-Cケーブルは付属しません。
Meshroom本体に予め取り付けられているUSBケーブルを取り外してお使い下さい。
取り外したケーブルを商品付属の基板(下記写真)に付け替え、
ブラケットのI/Oポートに取り付ける必要がございます。
■ 製品概要

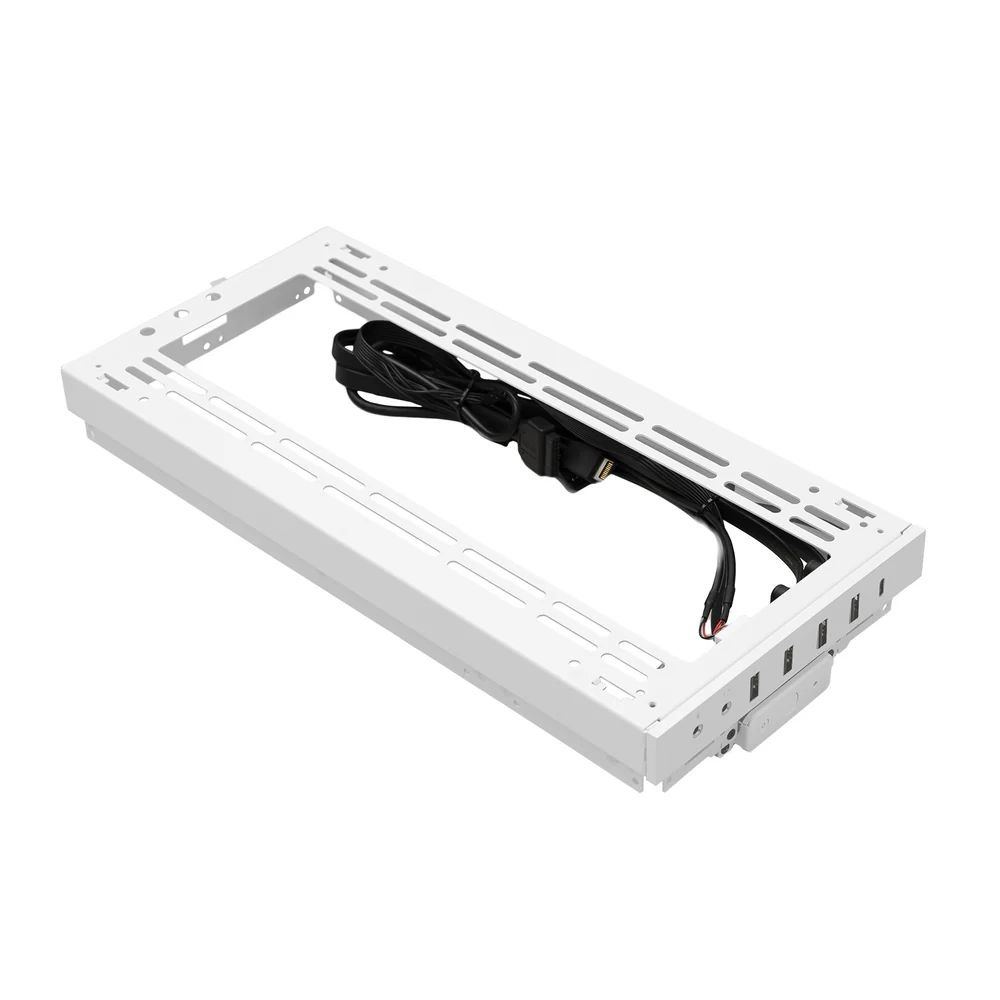

本製品は、SSUPD社のPCケース「Meshroom」シリーズの向けのオプション製品で、Meshroomの仕様を拡張するブラケットキットになります。
縦置き型のPCケースである「Meshroom S」の場合、240mmまたは280mmの水冷キットが取り付け可能でファン込みのラジエーターの厚さが88mmまでの厚さに対応が可能となっています。
横置き型の「Meshroom D」の場合、下方向にスペースが生まれることで、ITXだけでなく、Micro-ATXマザーボードに対応可能になり、より拡張性が向上します。
この拡張ブラケットを搭載することで、両モデルに共通してる大きな特徴は、背面にある電源スイッチを前面に持ってくることが出来る上、前面I/OポートUSB 3.0 Type-AポートやAudioポートを増やすことが可能ということです。
Meshroomシリーズのユーザービリティを大きく改善する画期的なオプションです。
■ 製品特徴
・フロントI/Oポートにスイッチ類を移動し、USBポートやAudioポートを増設
・Meshroom Sでは240/280mmのファン込みで最大88mm厚までの水冷を取り付け可能
・meshroom Dは下方向にスペースを拡張し、MicroATXマザーボードを搭載可能に
■フロントI/Oポートにスイッチ類を移動し、USBポートやAUDIOポートを増設
Extender BracketはMeshroom Sならトップ、Meshroom Dなら前面になる部分にUSB3.0 Type-Aを2ポート、USB2.0 Type-Aを2ポート、さらにUSB 3.2 Type-Cを1ポート、とMicとHD Audioの端子を持っています。
さらに元々のケースI/Oポート部分を取り外し、その部分に電源スイッチとリセットボタンを搭載することが可能です。
Meshroomシリーズは標準では電源スイッチがケース背面にあったため、このブラケットを使用することで、I/Oポート周りのユーザービリティが大幅に改善されます。
■MESHROOM Sでは240/280MMのファン込みで最大88MM厚までの 水冷を取り付け可能
Meshroom SではExtender Bracketを取り付けることで、フロントスペースが拡張されフロントに搭載可能な水冷キットのサイズが240mmまたは280mmまでとなり、ファン込みのラジエーターの厚さが最大88mmまでの厚さに対応が可能になります。
※画像はブラックモデル、構成例
■MESHROOM Dは下方向にスペースを拡張し、MICROATXマザーボードを搭載可能に
Meshroom DではExtender Bracketを取り付けることで、下方向にスペースを拡張し、ITXマザーボードだけでなく、MicroATXマザーボードも搭載が可能になり、今まで以上に拡張性が向上します。
※画像はブラックモデル、構成例
| 製品型番 | SSU-ACC-EXT-BRACKET-WT |
| カラー | ホワイト |
| フロントI/Oポート | USB3.0 x2 / USB2.0 x2 / USB 3.1 Gen.2 Type-C x1 / Mic x1 / Audio x1 |
| フロントスイッチ | Power Button x1 / Reset Button x1 |
| 製品サイズ | L362 x W167 x H40mm |
| 製品重量 | 576g |
フロントラジエーター制限
(Meshroom S)
| 240/280mmラジエーターサポート |
| 長さ最大332mmまで / 幅最大144mmまで / 厚さ最大88mmまで(ファン込み) |
ボトムラジエーター制限
(Meshroom D)
| 240/280mmラジエーターサポート |
| ※1ファン込みラジエーター厚さ55までの時、GPUの厚さ41mmまで |
| ※2ファン込みラジエーター厚さ60までの時、GPUの厚さ36mmまで |
| ※2ファン込みラジエーター厚さ65までの時、GPUの厚さ31mmまで |
| パッケージサイズ | L420 x W175 x H94mm |
| パッケージ重量 | 695g |
| 保証期間 | 1年間 |
| 備考 | 製品の仕様は予告なく変更される場合がございます。 |
