■製品仕様　メーカーリンク

---

■ BTFシリーズ互換性
背面コネクターマザーボード対応「BTF」モデル・ビデオカードについては
PCケースを含めてそれぞれBTF対応の商品を組み合わせる必要がございます。
対応については下図対応表をご参照ください。




■ 製品特徴
・背面コネクタ搭載「BTF」モデルMicro ATXマザーボード
　※BTF対応ビデオカードは搭載不可です
・第14,13,12世代インテル® Core™、Pentium® Gold、Celeron®プロセッサー対応のLGA 1700ソケット
・DDR4 5333MHz (OC)対応
・双方向AIノイズキャンセル
・12(50A)+1(60A)+1 電源ステージ
・拡大したVRMヒートシンク、M.2ヒートシンク
・PCIe5.0 x16、PCIe4.0 M.2、USB Type-C 20Gbps、Thuderboltヘッダー
・WiFi 6および 2.5Gbイーサネット
・M.2 Q-LATCH、Clear CMOS、Q-LED

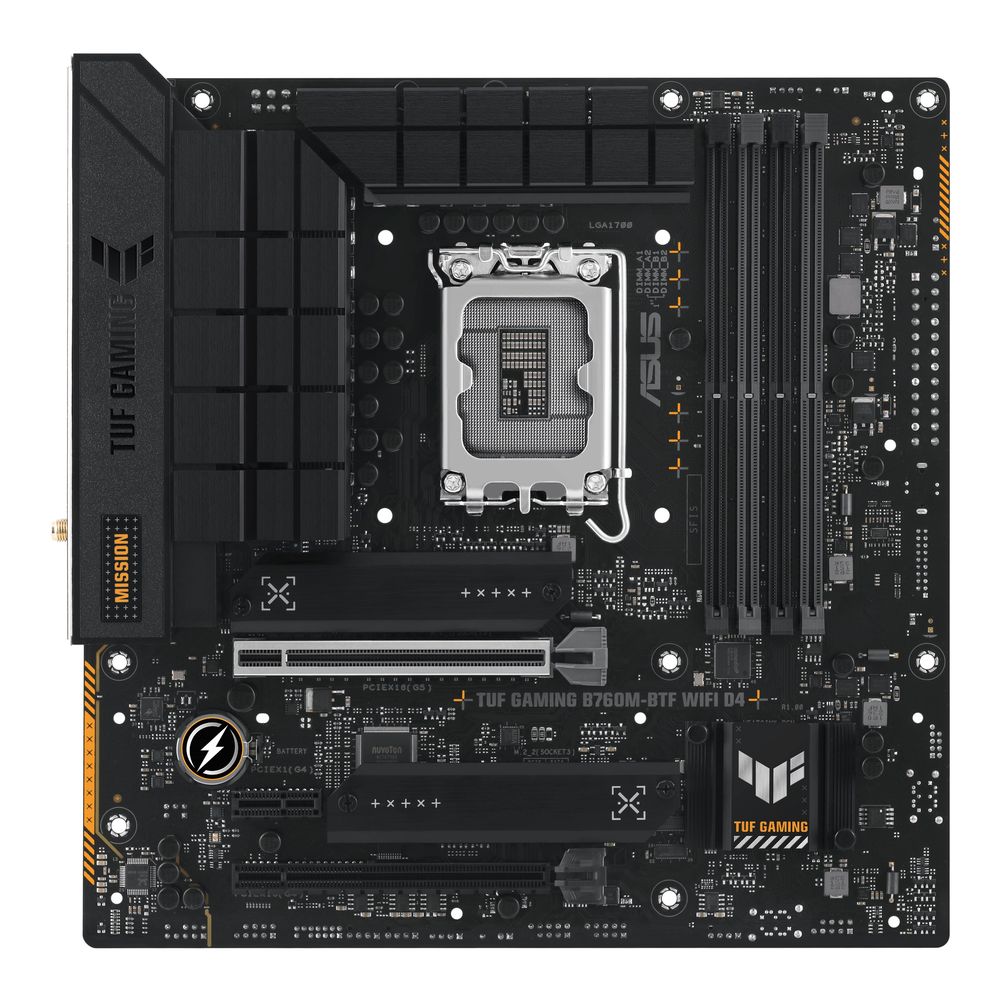

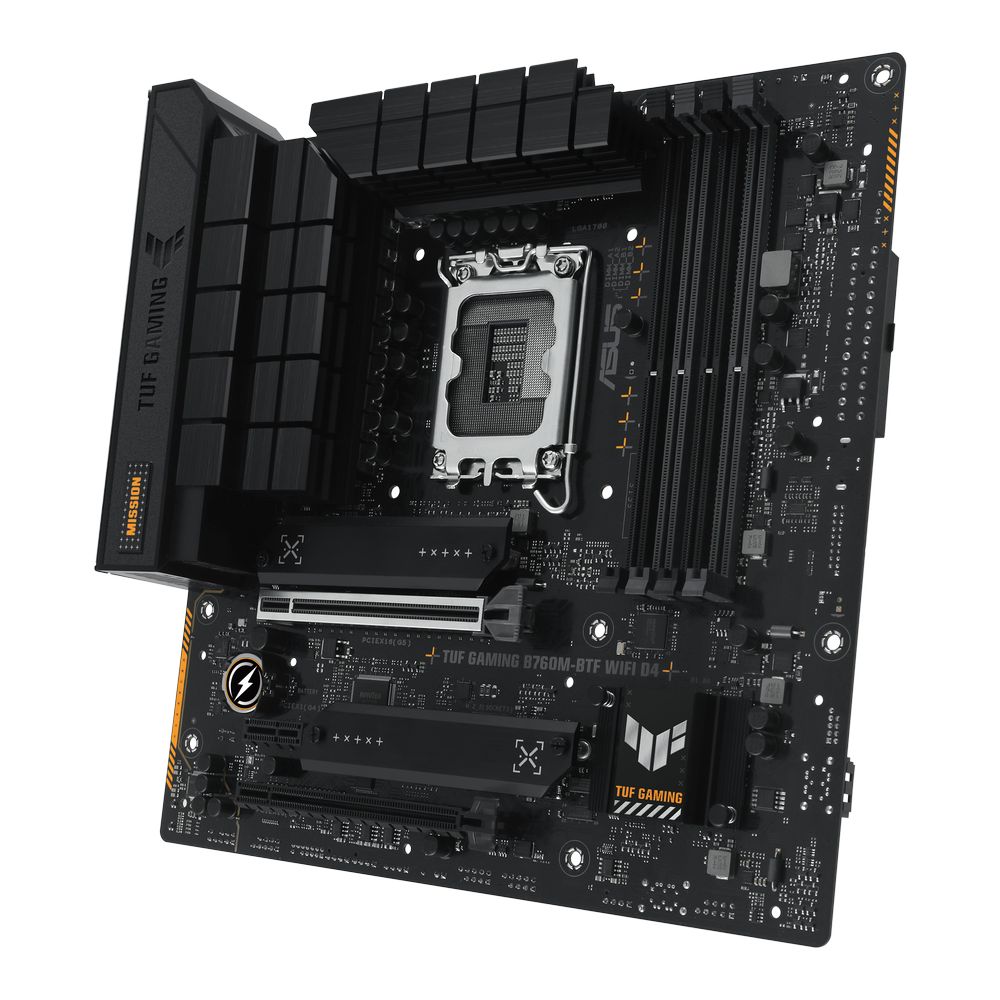

製品名	TUF GAMING B760M-BTF WIFI D4
フォームファクタ	Micro ATX Form Factor (24.4 cm x 24.4 cm)
チップセット	Intel B760
CPUソケット	Intel Socket LGA1700  第14, 13, 12世代 Intel Core、Pentium Gold/Celeron プロセッサ  対応CPUはメーカーサイトにてご確認下さい。
メモリソケット	DDR4 x4 DIMM 最大128GB / デュアルチャネルサポート  最大 5,333MHz(OC)、Non-ECC、Un-buffered DIMM対応  Intel® Extreme Memory Profile (XMP) 対応  * CPUやDRAMモジュールによって対応するメモリーの種類は異なります  最新の対応状況についてはメーカーサイトをご確認下さい
グラフィック	1x Displayport 1.4  1x HDMI 2.1  * グラフィック機能は搭載するCPUに依存します
拡張スロット	プロセッサー：   PCI Express 5.0 x16スロット x1  Intel B760 Chipset：   PCI Express 4.0 x4スロット x1 (x16形状)   PCI Express 4.0 x1スロット x1  ※各ポートの使い方により帯域の排他仕様等がありますのでご注意下さい。  ※詳細はメーカーのホームページよりマニュアルをダウンロードしてご確認下さい。
ストレージ	最大： M.2 スロット x3、SATA 6Gb/s ポート x4
有線LAN	Realtek 2.5Gb Ethernet x1
無線LAN	Intel Wi-Fi 6 (802.11 a/b/g/n/ac/ax) サポート
Bluetooth	Bluetooth v5.2*  *BTのバージョンについては最新のWi-Fiモジュールメーカーページをご参照下さい
オーディオ	Realtek 7.1 Surround Sound High Definition Audio CODEC
バックパネルI/O	1 x USB 3.2 Gen 2x2 (20G) port (1 x USB Type-C®)  2 x USB 3.2 Gen 2 (10G) ports (1 x Type-A, 1 x USB Type-C®)  3 x USB 3.2 Gen 1 (5G) ports (2 x Type-A, 1 x USB Type-C®)  4 x USB 2.0 ports (4 x Type-A)  1 x DisplayPort  1 x HDMITM port  1 x Wi-Fi Module  1 x Realtek 2.5Gb Ethernet port  3 x Audio jacks  1 x Clear CMOS button
内部I/Oコネクタ	Fan and Cooling related  1 x 4-pin CPU Fan header  1 x 4-pin CPU OPT Fan header  1 x 4-pin AIO Pump header  3 x 4-pin Chassis Fan headers  Power related  1 x 24-pin Main Power connector  1 x 8-pin +12V Power connector  1 x 4-pin +12V Power connector  Storage related  3 x M.2 slots (Key M)  4 x SATA 6Gb/s ports  USB  1 x USB 3.2 Gen 2 (10G) connector (supports USB Type-C® )  1 x USB 3.2 Gen 1 (5G) header supports 2 additional USB 3.2 Gen 1 ports  2 x USB 2.0 headers support 4 additional USB 2.0 ports  Miscellaneous  3 x Addressable Gen 2 headers  1 x Aura RGB header  1 x COM Port header  1 x Front Panel Audio header (AAFP)  1 x 10-1 pin System Panel header  1 x Thunderbolt™ (USB4®) header
対応OS	Windows 11 64-bit, Windows 10 64-bit
保証	1年間  国内正規代理店取扱い品  ※オーバークロック行為に伴う故障等は保証対象外となります。ご注意ください。

※詳細な仕様につきましてはメーカーサイトにてご確認ください。
※各ポートの使い方により帯域の排他仕様等がありますのでご注意下さい。


---
